Heizungstausch beim Gene Cafe CBR 101

Nach gut einem Jahr rösten mit dem Gene war es dann soweit: Fehlercode E4 - Heizungsdefekt. Obwohl die Garantiezeit schon abgelaufen war schickte mir mein Händler (Steve von Hasbean) kulanterweise kostenlos eine neue Heizung.

Nun zur Anleitung wie diese eingebaut wird:

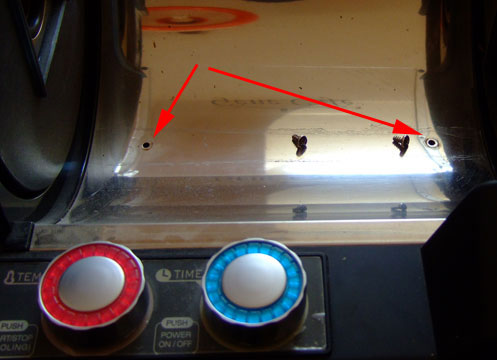

Um den Gene Cafe zu öffnen muss man zunächst die obere durchsichtige Abdeckung entfernen und beide Schrauben im Boden lösen. Anschließend kann der Konkavspiegel entfernt werden, indem man ihn zu sich heranzieht, um das vordere Teile aus der Verankerung zu entfernen. In die umgekehrte Richtung werden die hinteren Laschen gelöst (Achtung: der Spiegel ist nicht symmetrisch - d.h. obacht beim Zusammenbau). Nach dem Ausbau des Spiegels lassen sich die Plastikschienen links und rechts entehmen (auch hier wieder Achtung: links und rechts beim Zusammenbau nicht vertauschen!).

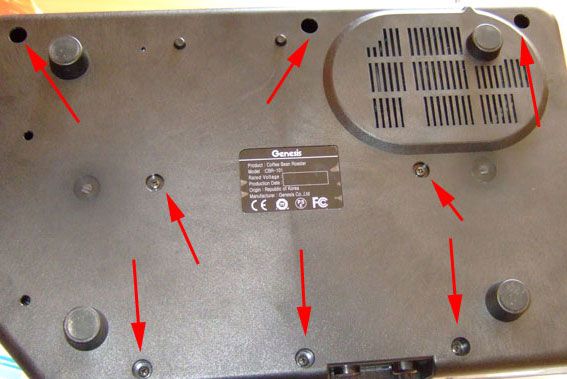

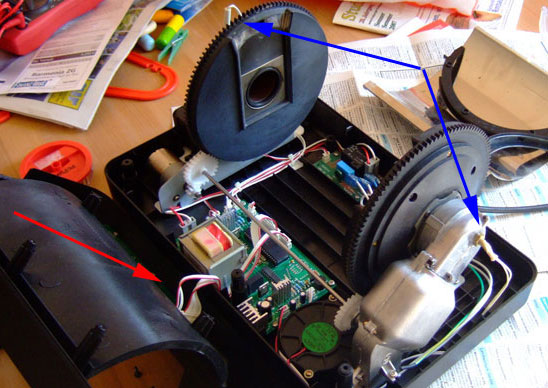

Im nächsten Schritt entfernt man die 8 Schrauben im Gehäuseboden, um dann das Oberteil des Rösters vorsichtig (!) zu entfernen. Zu beachten ist, dass Ober- und Unterteil durch ein Kabel verbunden sind! Mit blau habe ich übrigens beide Temperaturfühler markiert.

Nun kommt der eigentliche Teil, der Heizungstausch. Dazu müssen 4 Schrauben (rot markiert) entfernt werden. Um das Heizungsmodul zu entfernen muss die gelb markierte Klebespur aufgebrochen werden. Die Verkabelung ist einfach zu lösen, da Steckverbindungen benutzt wurden. Die neue Heizung hat einen Widerstand von etwa 47 Ohm - die durchgebrannte hatte einen Widerstand von "unendlich".

Beim Zusammenbau sind mir alle nur erdenklichen Fehler passiert. Hier der Reihenfolge nach:

1) Man sollte die Zahnräder natürlich so zusammenstecken, dass die Rösttrommel eingeführt werden kann :-(

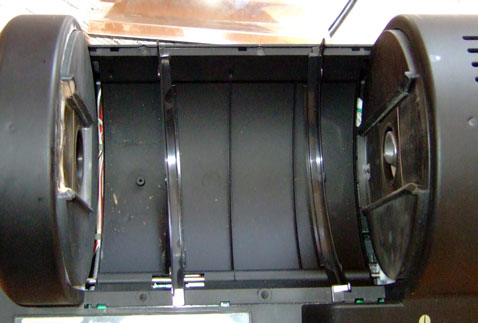

2) Beim Einbau der Plastikteile zur Fixierung der Spiegelabdeckung  sind links und rechts zu unterscheiden. Eingebaut wie abgebildet lässt sich die Plastikhaube nicht mehr anbringen :-(

Ansonsten funktioniert das gute Stück wieder und ich werde in Zukunft nach Unterbrechung der Röstung den Luftstrom noch eine Weile eingeschaltet lassen, um ein Durchbrennen der Heizung zu verhindern!

Folgende Tipps erreichten mich von KN-Boardie nacktKULTUR (danke!):
1) Neue Heizung zunächst einige Minuten bei höchster Leistung ohne Bohnen ausgasen lassen.
2) Die gezahnten Scheiben, in welche man die Trommel einsetzt, sind auf vier kleinen Gleitrollen (eingekreist in der Abb. unten) gelagert, 2 linke, 2 rechts. Diese kleinen braunen Rollen sitzen ohne weitere Fixierung auf je einem Dorn. Man muss Acht geben, dass die Gleitrollen beim Zusammenfügen an ihrem Platz sind, und nicht im Gehäuse rumkullern.

Gleitrollen

Zuletzt geht ein dickes Dankeschön nach England zu Hasbean - 15 h nach meiner ersten Mail war das Paket mit dem kostenlosen Ersatzteil unterwegs zu mir nach D, wo es trotz Osterfeiertage in < 1 Woche eintraf.

Nachtrag:

1) Mein Röster läuft mit der "neuen" Heizung nun bereits seit 2007 bei ca. 3 Röstungen pro Woche völlig problemlos - das hatte ich niemals erwartet.
2) In Deutschland ist Klaus Fricke als Bezugsquelle für Gene-Ersatzteile sehr zu empfehlen (außerdem vertreibt er auch Rohkaffee).
